內部集成16 位和32 位定時器/計數器，實時時鐘模塊RTC，帶紅外發送調制功能的UART 模塊，SPI 和I2C 通信模塊，128 位AES 以及用于系統電源監測的LVD，分辨率最高為12 位的可配置ADC 模塊等資源和外設。
家電，小家電以及工業控制儀表等領域。

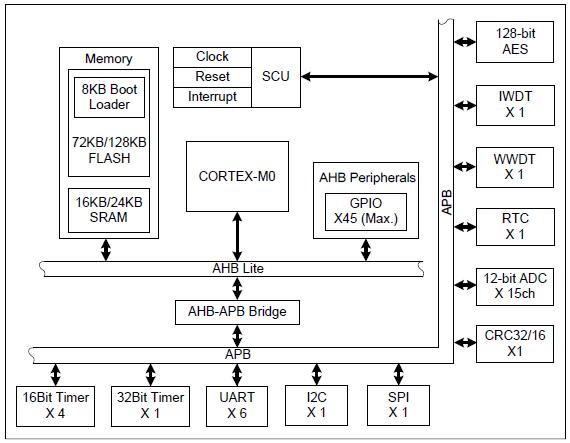

ES8P508x 是一系列基于ARM Cortex-M0 CPU 內核的高性能低功耗32位通用微控制器。內部集成16 位和32 位定時器/計數器，實時時鐘模塊RTC，帶紅外發送調制功能的UART 模塊，SPI 和I2C 通信模塊，128 位AES 以及用于系統電源監測的LVD，分辨率最高為12 位的可配置ADC 模塊等資源和外設。
工作電壓范圍：2.2V ~ 5.5V
工作溫度范圍：-40 ~ 85℃（工業級）
工作主時鐘頻率：32KHz，400KHz~48MHz
工作電流：Ivdd = 4.5mA(@內部HRC 20MHz，典型值)
待機電流：Ivdd = 5uA（常溫，典型值）
封裝：LQFP48/LQFP44/QFN32/LQFP32 封裝（ES8P5088）
SOP32/LQFP32 封裝（ES8P5086）
電源：系統電源輸入VDD，支持工作電壓為5V 或3.3V 的應用系統
低功耗LVD 用于監測系統電源掉電和上電，可選擇產生掉電或上電中斷
復位：內嵌上電復位電路POR
內嵌掉電復位電路BOR
支持外部復位
時鐘：外部晶體振蕩器可配置，支持低速振蕩器32KHz 和高速振蕩器1~20MHz，可配置為系統時鐘源
內部20MHz RC 振蕩器（HRC）可配置為系統時鐘源，出廠前已校準（全溫度，全電壓范圍內頻率精度為±2%）。
內部32KHz RC 振蕩器（LRC）作為WDT 時鐘源，可配置為系統時鐘源
支持PLL 倍頻，時鐘源可選擇，最大可倍頻至48MHz，可配置為系統時鐘源
系統上電默認主時鐘為20MHz HRC 時鐘
內核：ARM Cortex-M0 32 位嵌入式處理器內核
支持SWD 串行調試接口，支持2 個監視點（watchpoint）和4 個斷點（breakpoint）
支持一組SWD 調試接口
內嵌向量中斷控制器NVIC
支持喚醒中斷控制器WIC
NVIC 包含一個不可屏蔽中斷NMI
內置1 個SysTick 系統定時器
支持單周期32 位乘法器
硬件獨立看門狗IWDT：時鐘源可選擇
支持低功耗模式下喚醒
超時計數溢出可選擇觸發中斷或復位
窗口看門狗WWDT
時鐘源可選擇，可用于檢測軟件的過早或過晚異常
安全可靠，一旦使能，只能通過復位關斷
可設定喂狗窗口，喂狗窗口外喂狗將產生復位
存儲器：最大128K 字節FLASH 存儲器
- 72K 字節FLASH 存儲器（ES8P5086）
- 128K 字節FLASH 存儲器（ES8P5088）
- 支持ISP 在線串行編程
- 支持一組ISP 編程接口
- 支持IAP 在應用中編程，可選取部分區域作為數據存儲使用
- 支持FLASH 全加密的編程代碼加密保護
支持8K 字節Boot Flash
- 通過芯片配置字設置從Boot Flash 或主程序區啟動
最大24K 字節SRAM 存儲器
- 16K 字節SRAM 存儲器（ES8P5086）
- 24K 字節SRAM 存儲器（ES8P5088）
- SRAM 存儲空間及外設寄存器地址空間支持位帶（BIT BAND）擴展
通用CRC16/32：支持Flash 數據完整性檢查
支持?jǐn)?shù)據通信CRC 校驗
可設定需進行CRC 校驗的Flash 數據塊的起始地址和大小
AES 加密：128 位AES，支持?jǐn)?shù)據加密/解密
最多45 個雙向I/O 端口（ES8P5088）
- PA 端口（PA0~PA31；對PA6 和PA19，不同型號的芯片只支持其中一個端口）
- PB 端口（PB0~PB13）
最多29 個雙向I/O 端口（ES8P5086）
- PA 端口（PA2~PA5，PA7~PA12，PA17~PA22，PA27~PA31）（ES8P5086FJSK）
- PA 端口（PA0~PA8，PA10~PA18，PA24~PA25）（ES8P5086FJLK）
- PB 端口（PB0~PB7）（ES8P5086FJSK）
- PB 端口（PB0~PB7，PB11）（ES8P5086FJLK）
支持8 路外部中斷輸入，觸發方式可配置，每個I/O 端口均可作為外部中斷輸入源
支持1 路按鍵中斷輸入，觸發方式可配置，每個I/O 端口均可作為按鍵中斷輸入源
定時器/計數器：T16N0：16 位定時器/計數器，帶預分頻器，擴展輸入捕捉/輸出調制功能
T16N1：16 位定時器/計數器，帶預分頻器，擴展輸入捕捉/輸出調制功能
T16N2：16 位定時器/計數器，帶預分頻器，擴展輸入捕捉/輸出調制功能
T16N3：16 位定時器/計數器，帶預分頻器，擴展輸入捕捉/輸出調制功能
T32N0：32 位定時器/計數器，帶預分頻器，擴展輸入捕捉/輸出調制功能
RTC：一路RTC 實時時鐘，時鐘源可選擇
UART 通信接口：支持6 路UART 通信接口UART0/UART1/UART2/UART3/UART4/UART5
支持全/半雙工異步通信模式
支持單線半雙工異步通信模式
支持傳輸波特率可配置
支持4 級發送/接收緩沖器
支持7/8/9 位數據格式可配
支持奇偶校驗功能可配，支持硬件自動奇偶校驗位判斷
支持接收幀錯誤標志、溢出標志、奇偶校驗錯誤標志
支持?jǐn)?shù)據接收和發送中斷
支持PWM 調制輸出，且PWM 占空比線性可調
接收端口支持紅外喚醒功能
支持UART 輸入輸出通訊端口極性可配置
I2C 通信接口：支持1 路通信接口I2C0
支持主控和從動模式
支持標準I2C 總線協議，最高傳輸速率400K bit/s
支持7 位尋址方式
約定數據從最高位開始接收/發送
支持?jǐn)?shù)據接收和發送中斷
SCL/SDA 端口支持推挽/開漏模式，開漏時必須使能內部弱上拉或使用外部上拉電阻
SCL 端口支持時鐘線自動下拉等待請求功能
SPI 通信接口：支持1 路通信接口SPI0
支持主控模式和從動模式
支持4 種通信數據格式
支持4 級接收/發送緩沖器
支持?jǐn)?shù)據接收和發送中斷
ADC 模擬數字轉換器：支持8/10/12 位分辨率，有效精度為11 位
支持外部最多15 通道模擬輸入端
支持一路內部1/4 VDD（或1/3 VDD）通道輸入
支持參考電壓源可選擇
支持中斷產生
支持轉換結果自動比較
支持定時觸發ADC 轉換
大電流驅動端口8 個40mA 大電流（灌電流）驅動口（PA6~PA13）
可用于驅動1~8 個8 段式共陽極數碼管
RTC 實時時鐘僅POR 上電復位有效，支持程序?qū)懕Ｗo(hù)，有效避免系統干擾對時鐘造成的影響
采用外部32.768KHz 晶體振蕩器作為精確計時時鐘源
可進行高精度數字校正，提供高精度計時
時鐘調校提供兩種時間精度，調校范圍為±384ppm（或±128ppm），可實現最大時間精度為±1.5 ppm（或±0.5ppm）
時間計數（實現小時﹑分鐘和秒）和日歷計數（實現年﹑月﹑日和星期），BCD 格式
提供5 個可編程定時中斷
提供2 個可編程日歷鬧鐘
提供一路可配置時鐘輸出
自動閏年識別，有效期到2099 年
12 小時和24 小時模式設置可選
低功耗設計：工作電壓為VDD=5.0V 時模塊工作電流典型值為0.5μA
