方案介紹

智能語音隨著智能家居IOT的興起，已應用到各行各業，智能語音馬桶是為了幫助老人，孕婦等不便下蹲，彎腰操作而出現的一款實用型產品；

本方案基于互問SoC雙核DSP+M0，可以支持浮點運算，可以加入語音識別及其他的一些算法；GPIO外接LED，馬達驅動，能應用到更多產品；

功能說明：

本方案選用單芯片，單電源3.3V工作，工作電流90mA ,外接SPI Flash來支持更多命令詞和播報語音，最多可支持200條命令詞；內置Codec，可以直接接單/雙MIC及輸出模擬音頻信號。

W02X特點說明：

--160MHz DSP和80Mhz Cortex-M0+ 雙核SoC平臺

--單電源工作電壓3.3V

--存儲：240K SRAM；

通訊接口：

--3路UART標準通訊接口

--1路I2C標準通訊接口

封裝：QFN64 8X8

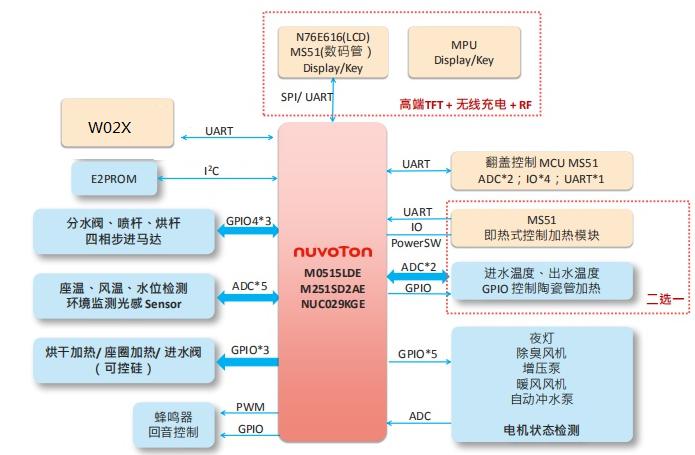

原理框圖：

瑞凡微提供產品：

MCU：W02X-QFN64 8X8;

SPI NOR Flash：BY25Q32BSTIG;

MCU:  M0515/M251SD2AE/NUC029KGE
