新唐NuMicro® M031 系列是基于 Arm® Cortex®-M0 CPU 的 32 位 微控制器，具有 32 位硬件乘法器/除法器， 1.8V ~ 3.6V 的工作電壓，支持 5V I/O，可在 - 40~105 ℃ 范圍內運行，運行工作頻率高達 48/72 MHz 。
新唐NuMicro® M031 系列為 1.8V 低電壓操作接口和快速 2 MSPS 轉換速率 12 位 ADC 的應用提供解決方案，具有比較器和 96/144 MHz PWM 控制，讓電壓、電流和傳感器數據可快速精確轉換，并快速響應和控制外部器件。此外，M031 系列還提供豐富外設，包括通用串行控制接口 ( USCI ) 可靈活設置為 UART / SPI / I2C 、最多 10 組 UART 、4 組 SPI 、4 組 I2C 、1 -wire UART 接口，用于主設備和從設備之間的數據通信。
全新架構的M031系列產品，更支持以下先進功能：
UART 串口支持單管腳半雙工模式，碼率高達 6 Mbps
UART 串口支持掉電模式下可喚醒功能，利用內部 4 kHz 高精度 RC 振蕩器可支援 UART 運作在 9600 bps，并且利用 16 byte FIFO 深度，在掉電模式下仍可單獨持續接收資料，最多可以收到 15 bytes 再喚醒。
高速 SPI ( 1.8V~3.6V ) 配備 4 x 32 bytes FIFO，支援 Master 24 MHz 或 Slave 16 MHz，并支持 Tx /Rx PDMA 功能。
預存內建 Band-gap 全溫度范圍電壓值，可在 - 40 ~ 105 ℃ 中的任何溫度下，用來反推電壓，其全溫度范圍之電壓精準度在 1%誤差內。
PWM 輸入時鐘可來自于 PLL 源，時鐘頻率可達 96/144 MHz。 PWM 頻率可達 375 kHz ( 在 96 MHz 時鐘頻率)，PWM 也支持捕獲模式與 PDMA 功能，脈沖寬度計數值可直接利用 PDMA 搬至 SRAM，可以量測到最小 5 us 的脈沖寬度

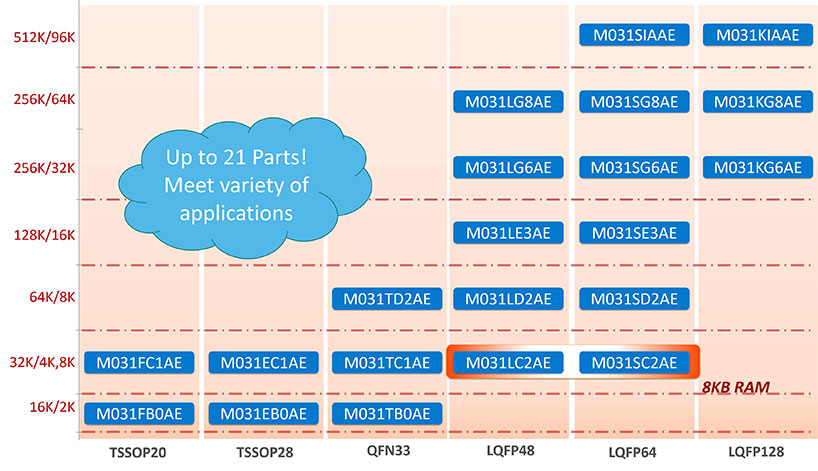

M031 系列提供 16 KB 至 512 KB 的 Flash，從 2 KB 到 96 KB 的 SRAM 。支持封裝尺寸從小尺寸 TSSOP20、TSSOP28、QFN33、LQFP48 到 LQFP64 和 LQFP128 引腳，不同型號相同封裝引腳兼容，使系統易于設計和更換器件。
開發系統與環境方面，新唐提供 NuMaker 評估板和 Nu-Link 除錯器。支持第三方提供的 IDE，如 Keil MDK，IAR EWARM，和帶 GNU GCC 編譯程序的 NuEclipse IDE 等。

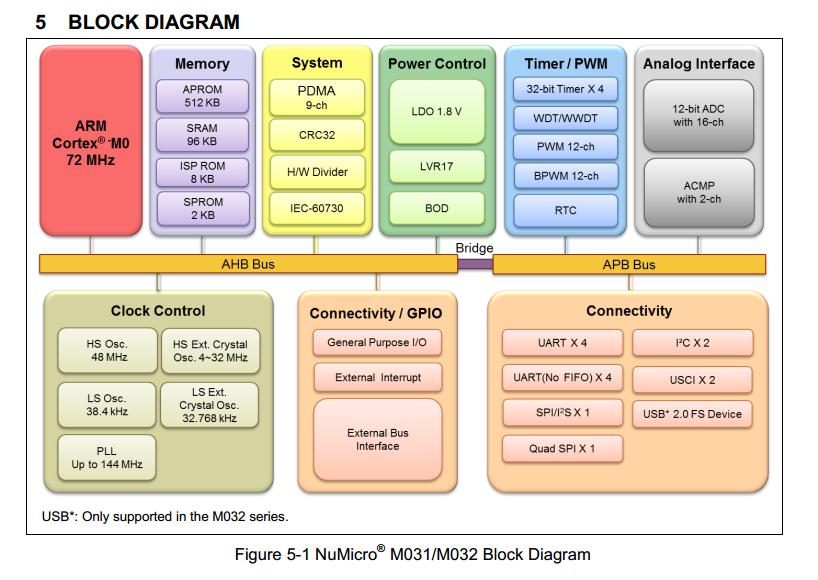

-Arm® Cortex®-M0 微控制器，工作頻率可達 48/72 MHz。
-32-bit 硬件除法器。
工作條件-工作電壓: 1.8V ~ 3.6V。
-工業級工作溫度 - 40 ℃ 至 + 105 ℃。
-工作頻率最高至 48/72 MHz。
存儲器-最高支持 512 KB Flash。
-最高支持 96 KB SRAM。
-最高支持 8 KB ISP ROM。
-512 bytes/2 KB SPROM ( Security Protection ROM )。
-支持ISP、ICP、IAP、 編程功能。
-雙區塊韌體升級 ( OTA )( 僅 M031xI 系列支持 )。
時鐘源-外部4 MHz ~ 32 MHz 高速晶振。
-外部32.768 kHz低速晶振。
-內部48 MHz 高速振蕩器 ( HIRC48 ) ，全溫誤差 ± 2 %。
-內部38.4 kHz高精度RC振蕩器 ( LIRC )。
-內部PLL可達96/144 MHz。
電源管理配置-內建上電復位、欠壓復位和低電壓復位。
-正常運行：180 μA / MHz。掉電12uA。
-支持從掉電模式喚醒：ACMP，GPIO，WDT，TIMER，UART，USCI，I2C , SPI , WWDT, ADC , PDMA,PWM,USBD。
定時器-4 組 32 位計時器。
-最高運行速度可達 96/144 MHz 的內建 16 位 PWM 產生器，最高可輸出 24 路 PWM。
-1 個 24 位倒數 SysTick 計時器。
-一個看門狗計時器。
-一個窗口看門狗計時器。
-可實現日歷和鬧鐘的 RTC（部分支持）。
-最多支持四組高速 6 MHz UART。最高支持四組通用UART。
-多達三組 Smart Card 接口，支持 ISO7816-3 并支持 UART 通訊。
-兩組高速 1 MHz I2C
-一組高速 24 MHz SPI /I2S，最高支持一組 Quad SPI。
-最高支持兩組 USCI 可設為 UART 、 SPI 、 I2C。
-最高支持一組 16/8 位外擴接口 ( EBI ) ，最大外部地址空間為 1 Mbytes。
-提供最高 111 GPIO ( 模擬腳位外，允許 5V I/O )。
模擬-支持最多 16 信道 12 位 2 Msps 采樣率模擬轉數字轉換器 ( ADC )。
-最高支持 2 個比較器 ( ACMP )。
GPIO- GPIO 支持中斷。
-最多支持24通道脈寬調制器 ( PWM )，16 位分辨率，帶有不同的工作模式和故障剎車 ( Fault Brake ) 功能。時鐘可以取PLL，最高144MHZ。
其他特性-強效 ESD 及 EFT 能力。ESD HBM 通過 6 kV。EFT > ± 4.4 KV 。閂鎖測試通過150 mA 。
-96 位唯一標識符 ( UID )。
-128 位唯一客戶標識符 ( UCID )。
-CRC-CCITT, CRC-8, CRC-16 和 CRC-32。
-最高支持9通道直接內存訪問 ( PDMA )。
-支持 IEC60730 安全規范( 僅 M031xI/ M031xG 系列支持 )。
-CRC-CCITT, CRC-8, CRC-16 和 CRC-32。
