HR7P169B系列采用精簡指令集RISC-V架構，工作頻率最高至16MHz，寬工作電壓2.3V~5.5V，工作環境符合- 40 ℃ 至 85 ℃ 的工業級操作溫度范圍。8K Flash，1KSRAM，內置ADC支持最多15個通道精確采集模擬數據；內置比較器、運放；支持多種通信接口，1路UART，1路I2C；更有 8 kV ESD 與 4.4 kV EFT 高抗干擾能力，是一個極具性價比的MCU系列。
電磁爐主控、移動電源、電機驅動、小家電等領域。
HR7P169B系列采用精簡指令集RISC-V架構，工作頻率最高至16MHz，寬工作電壓2.3V~5.5V，工作環境符合- 40 ℃ 至 85 ℃ 的工業級操作溫度范圍。8K Flash，1KSRAM，內置ADC支持最多15個通道精確采集模擬數據；內置比較器、運放；支持多種通信接口，1路UART，1路I2C；更有 8 kV ESD 與 4.4 kV EFT 高抗干擾能力，是一個極具性價比的MCU系列。
工作電壓范圍：2.5V ~ 5.5V
工作溫度范圍：-40 ~ 85℃
設計工藝及封裝低功耗、高速FLASH CMOS工藝

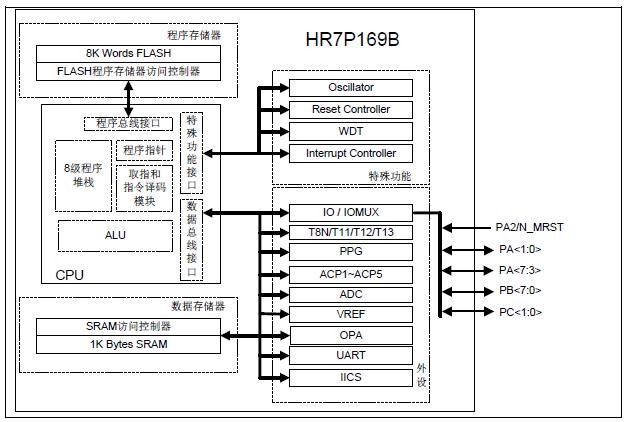

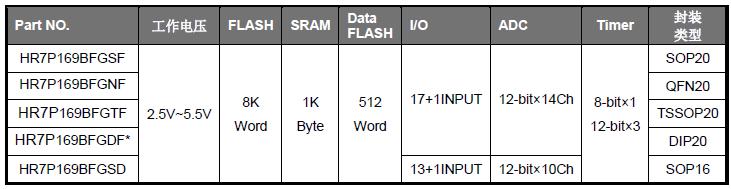

20個管腳，采用SOP/QFN/TSSOP/DIP封裝（HR7P169BFGS/N/T/DF）
16個管腳，采用SOP封裝（HR7P169BFGSD）
內核HR7P RISC CPU內核
79條精簡指令
系統時鐘工作頻率最高為20MHz
指令周期為2個系統時鐘周期
復位向量位于0000H，默認中斷向量位于0004H
支持中斷處理，支持中斷優先級和中斷向量表
支持硬件乘法/除法器
存儲資源8K Word FLASH程序存儲器，其中512 Word可配置為數據FLASH
8級程序堆棧
程序存儲器空間，其中512 Word可配置數據FLASH存儲器
- 最大可配置為2頁，每頁256 Word
- 支持查表讀，頁擦除和單地址編程
- 擦寫時，支持定時器模塊正常工作
- 擦寫時，不支持中斷處理
1K Byte SRAM數據存儲器
程序存儲器支持直接尋址、相對尋址和查表讀操作
數據存儲器支持直接尋址、GPR特殊尋址和間接尋址
編程及調試接口支持在線編程（ISP）接口
支持在線調試（ICD）功能
支持編程代碼加密保護
I/O端口最多支持17個I/O 和1個輸入端口
- PA端口（I/O：PA0~PA1，PA3~PA7；I：PA2）
- PB端口（PB0~PB7）
- PC端口（PC0~PC1）
支持5個外部端口中斷PINT（PINT0~PINT4為輸入端）
支持4個外部按鍵中斷KINT（KIN0~KIN3為輸入端）
支持獨立的可配置內部弱上/下拉輸入端口
- 輸入端口上/下拉電阻的匹配精度為±3%以內（常溫25℃，VDD=5V）
- 支持17個獨立可配置弱上/下拉輸入端口
支持獨立的可配置開漏輸出端口
復位及時鐘內嵌上電復位電路POR
內嵌掉電復位電路BOR
- BOR復位電壓檔位：2.0V，2.7V，3.3V，4.0V
支持外部復位N_MRST
支持獨立硬件看門狗定時器
支持指令RST復位
支持外部HS/XT/LP振蕩時鐘源
- 時鐘源頻率范圍為32KHz~20MHz
支持內部高頻16MHz RC振蕩時鐘源
- 出廠前校準精度為±1%（常溫25℃）
IDLE電流
- 5uA@5.0V，25℃，典型值
動態電流
- 2mA@內部16MHz，5.0V，25℃，典型值
外設8位定時器T8N
- 定時器模式（計數時鐘為系統時鐘2分頻）
- 計數器模式（外部計數時鐘輸入或者內部低頻WDT_RC時鐘）
- 支持可配置預分頻器
- 支持中斷產生
12位時基定時器T11/T12/T13
- 定時器模式（計數時鐘頻率為系統時鐘Fosc）
- 異步計數模式（外部時鐘）
- 支持可配置預分頻器及可配置后分頻器
- 支持捕捉模式
- 支持單脈沖發射模式
- 支持3組帶死區互補輸出的PWM
- 支持外部端口關斷PWM輸出
- 支持模擬比較器輸出關斷PWM輸出
- 支持PWM自動重啟
- 支持中斷產生
- 支持異步計數喚醒
一路高速異步收發器UART
- 支持異步全雙工收發
- 支持8位/9位數據格式
- 約定數據從最低位開始接收/發送
- 支持中斷產生
一路I2C總線
- 只支持從動模式
- 支持標準I2C總線協議，最高傳輸速率400Kbit/s
- 支持7位尋址方式
- 約定數據從最高位開始接收/發送
- 支持中斷產生
模擬比較器ACP及可編程脈沖發生器PPG
- 支持5個模擬比較器
- 支持獨立的5個模擬比較器偏置電壓可編程調整
- 模擬比較器的輸入偏置電壓在5mV以內（常溫25℃）
- 支持故障檢測比較器輸出關閉或調整PPG
- 支持定時器調整PPG的占空比
- 支持PPG沿啟動AD轉換
- 支持中斷產生
一個高精度參考電壓源
- 支持四路獨立的參考電壓VREF1~4，分別可配置多種不同電壓檔位
- 出廠前，在常溫下已經校準在2.5V，校準精度在±1%以內（VDD=5V）
運算放大器OPA模塊
- 支持零點電壓檢測
- 支持偏置電壓調整
模擬數字轉換器ADC
- 支持12位數字轉換精度
- 支持15通道模擬輸入端
- 支持可選擇參考源
- 支持內部參考電壓
- 支持中斷產生
低電壓檢測模塊（LVD）
- 支持9檔低電壓檢測，檔位分布在1.9~4.5V間
- 出廠前，在常溫下電壓已經校準在±0.2V以內（VDD=5V）
